EMV im Automobil – Grundlagen mit Mess- und Prüftechnik

Häufig von Teilnehmenden gestellte Fragen zum Thema ‚EMV im Automobil‘

Was versteht man unter elektromagnetischer Verträglichkeit (EMV) im Automobil?

Elektromagnetische Verträglichkeit (EMV) bezeichnet die Fähigkeit eines Fahrzeugs und seiner elektrischen Systeme, störungsfrei in einer elektromagnetischen Umgebung zu funktionieren, ohne selbst unzulässige Störungen zu erzeugen. EMV ist entscheidend, um die korrekte Funktion aller elektronischen Komponenten und Systeme im Fahrzeug zu gewährleisten.

Welche Störquellen beeinflussen die EMV in Fahrzeugen?

Zu den Störquellen in Fahrzeugen zählen Hochfrequenzstörungen durch Funkgeräte, Bordnetzschwankungen durch Spannungseinbrüche oder -spitzen sowie elektromagnetische Felder, die von Elektroantrieben und Inverter-Komponenten ausgehen können.

Wie wirkt sich die EMV auf die Sicherheit und Zuverlässigkeit von Fahrzeugen aus?

EMV-Probleme können die Funktion sicherheitskritischer Systeme wie ABS, ESP oder autonomer Fahrfunktionen beeinträchtigen. Eine unzureichende EMV kann zu Fehlfunktionen führen, die sowohl die Sicherheit der Insassen als auch die Zuverlässigkeit der Fahrzeuge gefährden.

Welche Normen und Standards gelten für EMV in der Automobilindustrie?

Zu den wichtigsten Normen und Standards für EMV in der Automobilindustrie zählen die ISO 11452 für leitungsgebundene und abgestrahlte Störfestigkeit, CISPR 25 für Störaussendung und ISO 7637 für transiente elektrische Störungen im Bordnetz. Diese Standards legen die Anforderungen und Prüfmethoden für die Fahrzeugentwicklung fest.

Welche Prüfmethoden gibt es für die EMV im Fahrzeugbereich?

Zu den Prüfmethoden zählen Tests auf leitungsgebundene Störfestigkeit, bei denen die Störempfindlichkeit von Kabeln geprüft wird, sowie abgestrahlte Störfestigkeitstests, die elektromagnetische Einflüsse simulieren. Auch die Messung der Störaussendung, um sicherzustellen, dass die Fahrzeugkomponenten keine unzulässigen Störungen erzeugen, gehört dazu.

Wie werden EMV-Messungen in der Fahrzeugentwicklung durchgeführt?

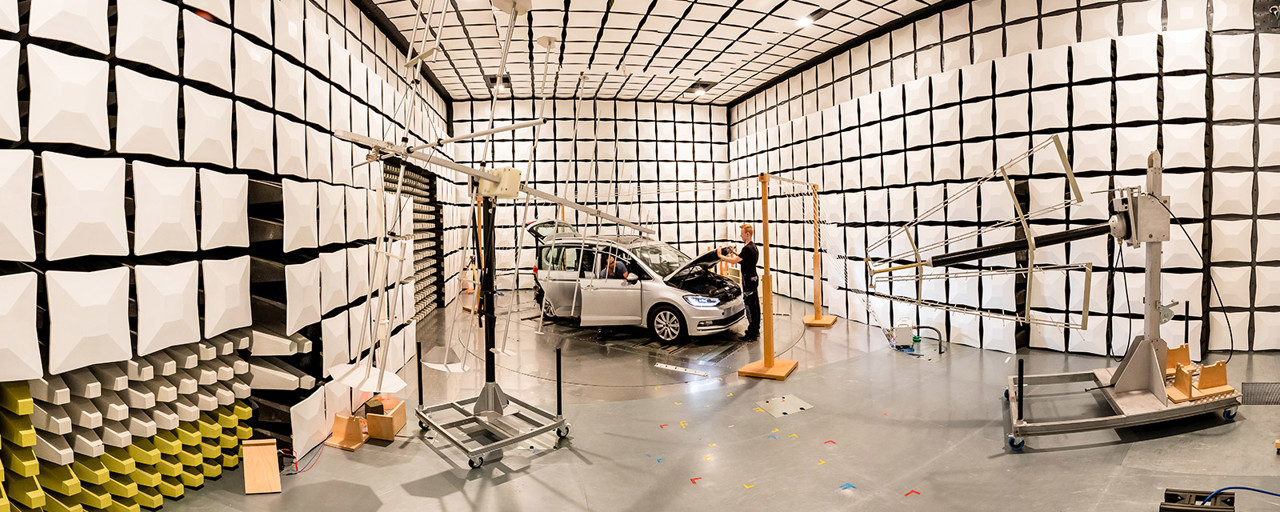

EMV-Messungen werden in speziell ausgestatteten EMV-Testlaboren oder Absorberhallen durchgeführt, die frei von äußeren elektromagnetischen Einflüssen sind. Dabei werden standardisierte Messprotokolle angewendet, um reproduzierbare Ergebnisse zu erzielen.

Warum ist EMV besonders wichtig für Elektro- und Hybridfahrzeuge?

Bei Elektro- und Hybridfahrzeugen sind Hochvolt-Komponenten wie Inverter und Batterien bedeutende Störquellen. Zudem können Ladeinfrastruktur und deren elektromagnetische Interferenzen besondere Herausforderungen für die EMV darstellen. Eine unzureichende EMV kann hier nicht nur die Funktionalität, sondern auch die Sicherheit beeinträchtigen.

Welche Designmaßnahmen verbessern die EMV in Fahrzeugen?

Zur Verbesserung der EMV werden Techniken wie die Schirmung von Kabeln, die Verwendung von Filtern zur Reduktion von Störungen, ein optimiertes Leiterplattenlayout sowie durchdachte Massekonzepte eingesetzt.

Welche Auswirkungen hat die EMV auf die Fahrzeugkommunikation (z. B. CAN, LIN, Ethernet)?

Störungen durch mangelnde EMV können die Datenintegrität in Kommunikationssystemen wie CAN, LIN oder Ethernet beeinträchtigen. Schutzmaßnahmen wie Twisted-Pair-Kabel, Abschirmungen und Filter werden eingesetzt, um Störungen zu minimieren und die Funktionalität sicherzustellen.

Welche Rolle spielt die EMV in Bezug auf drahtlose Technologien im Fahrzeug?

Drahtlose Technologien wie Bluetooth, Wi-Fi und GPS sind empfindlich gegenüber elektromagnetischen Störungen. Eine gute EMV ist notwendig, um den zuverlässigen Betrieb dieser Systeme sicherzustellen und Interferenzen zwischen verschiedenen drahtlosen Geräten im Fahrzeug zu verhindern.
